Керамические изогнутые нагреватели (FTE, HTE, QTE, QCE, LFTE)

Основные характеристики:
• Состав нагревательного (резистивного) элемента: фехраль (железо-хром-алюминий);
• Стандартное напряжение: 230 В (возможно изготовление с другим напряжением под заказ)
• Рабочий диапазон длин волн: 2-10 микрон
• Средний срок службы: до 20000 часов в зависимости от условий использования
• Рекомендуемое расстояние от элемента до нагреваемой поверхности: 100 до 200 мм
• Стандартный вывод: 100 мм в керамических бусах

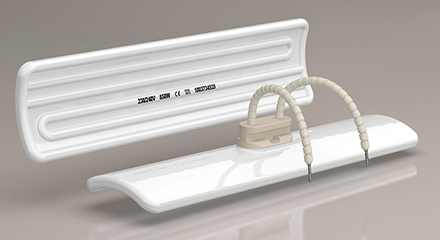

FTE - Full Trough Element

Стандартная мощность 150 - 1000 Вт
Размеры: 245 x 60 x 31 мм

FTE Технические характеристики	Мощность, Вт
	150	250	300	400	500	650	750	1000
Средняя температура поверхности	262° C	354° C	400° C	464° C	486° C	589° C	634° C	722° C
Максимально допустимая рабочая температура	750° C	750° C	750° C	750° C	750° C	750° C	750° C	750° C
Максимальная удельная мощность кВт/м2	9	15	18	24	30	39	45	60
Средний вес	180 г
Размеры	245 x 60 x 31 мм

Смотреть эскиз (pdf)

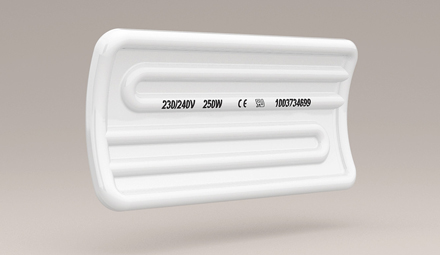

HTE - Half Trough Element

Стандартная мощность 125 - 500 Вт
Размеры: 122 х 60 х 31 мм

HTE Технические характеристики	Мощность, Вт
	125	150	200	250	325	500
Средняя температура поверхности	354° C	400° C	464° C	486° C	634° C	722° C
Максимально допустимая рабочая температура	750° C	750° C	750° C	750° C	750° C	750° C
Максимальная удельная мощность кВт/м2	15	18	24	30	39	60
Средний вес	116 г
Размеры	122 x 60 x 31 мм

Смотреть эскиз (pdf)

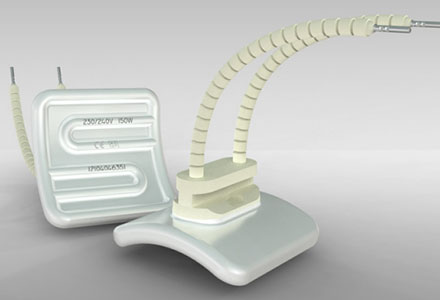

QTE - Quarter Trough Element

Стандартная мощность 125 и 250 Вт
Размеры: 60 x 60 x 31 мм

QTE Технические характеристики	Мощность, Вт
	125	250
Средняя температура поверхности	486° C	722° C
Максимально допустимая рабочая температура	750° C	750° C
Максимальная удельная мощность кВт/м2	30	60
Средний вес	78 г
Размеры	60 x 60 x 31 мм

Смотреть эскиз (pdf)

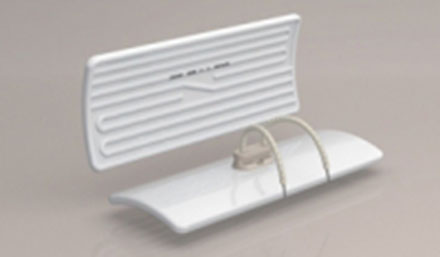

LFTE - Large Full Trough Element

Стандартная мощность 1000 и 1500 Вт
Размеры: 245 x 110 х 37 мм

LFTE Технические характеристики	Мощность, Вт
	1000	1500
Средняя температура поверхности	511° C	596° C
Максимально допустимая рабочая температура	750° C	750° C
Максимальная удельная мощность кВт/м2	36	54
Средний вес	369 г
Размеры	245 x 110 x 37мм

Смотреть эскиз (pdf)

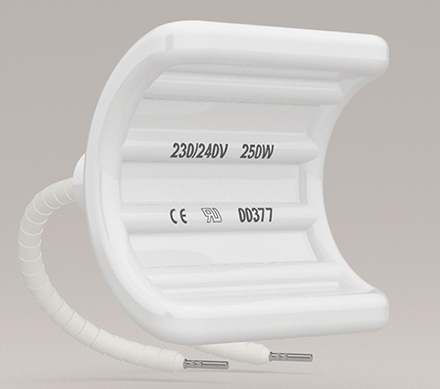

QCE - Quarter Curved Element

Стандартная мощность 150 и 250 Вт
Размеры: 60 x 60 x 40 мм

QCE Технические характеристики	Мощность, Вт
	150	250
Средняя температура поверхности	440° C	592° C
Максимально допустимая рабочая температура	750° C	750° C
Максимальная удельная мощность кВт/м2	34	56
Средний вес	75 г
Размеры	60 x 55 x 40 мм

Смотреть эскиз (pdf)
