Керамические плоские нагреватели (FFE, HFE, QFE, LFFE, SFSE)
Основные характеристики:
• Состав нагревательного (резистивного) элемента: фехраль (железо-хром-алюминий);
• Стандартное напряжение: 230 В (возможно изготовление с другим напряжением под заказ)
• Рабочий диапазон длин волн: 2-10 микрон
• Средний срок службы: до 20000 часов в зависимости от условий использования
• Рекомендуемое расстояние от элемента до нагреваемой поверхности: 100 до 200 мм
• Стандартный вывод: 100 мм в керамических бусах

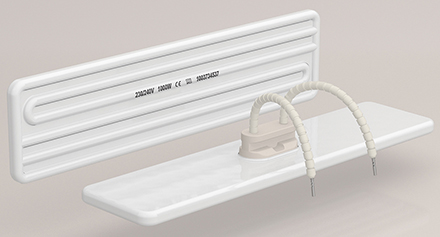

FFE - Full Flat Element
Стандартная мощность 150 - 1000 Вт
Размеры: 245 x 60 x 24 мм
| FFE Технические характеристики | Мощность, Вт | |||||||
|
150
|
250
|
300
|
400
|
500
|
650
|
750
|
1000
|
|
| Средняя температура поверхности |
262° C
|
354° C
|
400° C
|
464° C
|
486° C
|
589° C
|
634° C
|
722° C
|
| Максимально допустимая рабочая температура |
750° C
|
750° C
|
750° C
|
750° C
|
750° C
|
750° C
|
750° C
|
750° C
|
| Максимальная удельная мощность кВт/м2 |
9
|
15
|
18
|
24
|
30
|
39
|
45
|
60
|
| Средний вес | 206 г | |||||||
| Размеры | 245 x 60 x 24 мм | |||||||

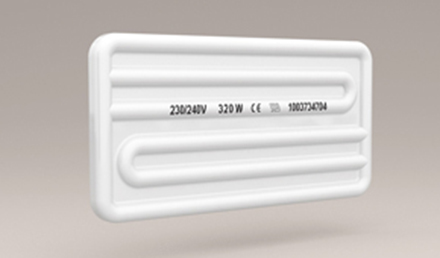

HFE - Half Flat Element
Стандартная мощность 125 - 500 Вт
Размеры: 122 х 60 х 24 мм
| HFE Технические характеристики | Мощность, Вт | |||||
|
125
|
150
|
200
|
250
|
325
|
500
|
|
| Средняя температура поверхности |
354° C
|
400° C
|
464° C
|
486° C
|
634° C
|
722° C
|
| Максимально допустимая рабочая температура |
750° C
|
750° C
|
750° C
|
750° C
|
750° C
|
750° C
|
| Максимальная удельная мощность кВт/м2 |
15
|
18
|
24
|
30
|
45
|
60
|
| Средний вес | 113 г | |||||
| Размеры | 122 x 60 x 24 мм | |||||

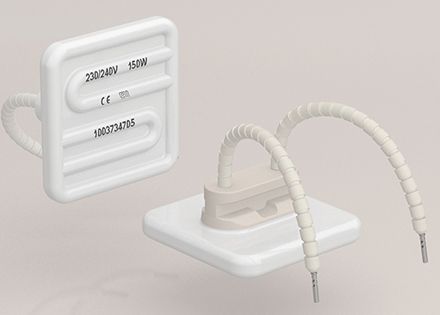

QFE - Quarter Flat Element
Стандартная мощность 125 и 250 Вт
Размеры: 60 x 60 x 24 мм
| QFE Технические характеристики | Мощность, Вт | |
|
125
|
250
|
|
| Средняя температура поверхности |
486° C
|
722° C
|
| Максимально допустимая рабочая температура |
750° C
|
750° C
|
| Максимальная удельная мощность кВт/м2 |
30
|
60
|
| Средний вес | 107 г | |
| Размеры | 60 x 60 x 24 мм | |

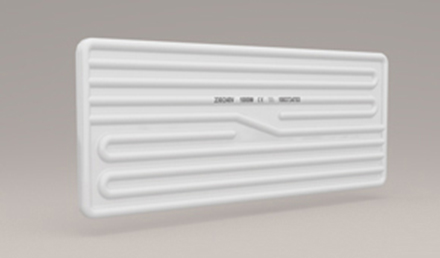

LFFE - Large Full Flat Element
Стандартная мощность 150 – 1400 Вт
Размеры: 245 x 95 х 24 мм
| LFFE Технические характеристики | Мощность, Вт | |||
|
150
|
350
|
750
|
1400
|
|
| Средняя температура поверхности |
204° C
|
338° C
|
501° C
|
667° C
|
| Максимально допустимая рабочая температура |
750° C
|
750° C
|
750° C
|
750° C
|
| Максимальная удельная мощность кВт/м2 |
5,4
|
12
|
27
|
50
|
| Средний вес | 342 г | |||
| Размеры | 245 x 95 x 24 мм | |||

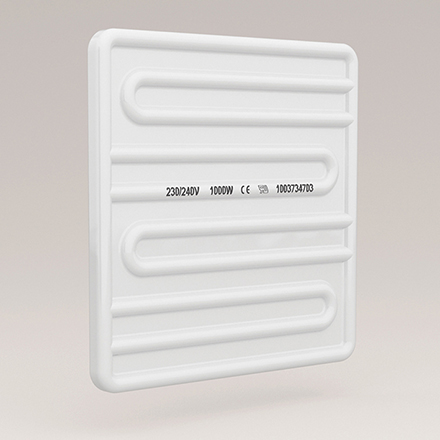

SFSE – Square Flat Solid Element
Стандартная мощность 125 – 750 Вт
Размеры: 122 x 122 x 24 мм
| SFSE Технические характеристики | Мощность, Вт | |||||||
|
150
|
250
|
300
|
350
|
400
|
500
|
650
|
750
|
|
| Средняя температура поверхности |
262° C
|
354° C
|
400° C
|
420° C
|
464° C
|
486° C
|
589° C
|
634° C
|
| Максимально допустимая рабочая температура |
750° C
|
750° C
|
750° C
|
750° C
|
750° C
|
750° C
|
750° C
|
750° C
|
| Максимальная удельная мощность кВт/м2 |
9
|
15
|
18
|
21
|
24
|
30
|
39
|
45
|
| Средний вес | 231 г | |||||||
| Размеры | 122 x 122 x 24 мм | |||||||
